300型全自動疊片機設備特點：
1.采用疊片臺移動結構，松下伺服電機驅動+精密滾珠絲桿定位移動，定位精確，穩定性高；
2.隔膜主動放卷：工作張力連續一致，主動放卷精確控制隔膜在疊片過程中的張力，隔膜延伸變形小，確保張力恒定，自帶隔膜糾偏，保證隔膜放卷整齊度；
3.正、負極片搬運機構：伺服驅動，高精度進口模組（國內使用模組的疊片機），定位精確，壽命更長；
4.極片供料裝置：采用正負極單工位真空吸附供料，極片自動上頂，料盒無料自動檢測報警；毛刷、振片、折片機構等有效防止重片產生機率；
5.有正、負極片定位裝置，定位板按極片大小做相應的規格件，調整方便；定位部分安裝超聲波檢測重片、精確率99.9%；
6.粉塵防護：料盒、預定位都有安裝有效的粉塵防護機構；做到正、負極之間粉塵不會有干涉現象；
7.可靠性：在設備高精度及常運動的導輥模塊都打有定位銷固定；
8.設備留有生產線改造的接口，以便日后生產線改造銜接；極片上料與電芯出料在設備同一方向。
9.電芯四側貼膠（專利號：201420844522.5）電芯更加禁錮，不易松動、變形；
10.控制參數設置：觸摸屏操作界面，工作參數菜單簡易設定，操作簡便。

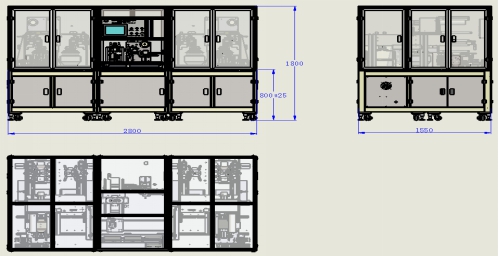

設備安裝外形示意圖：

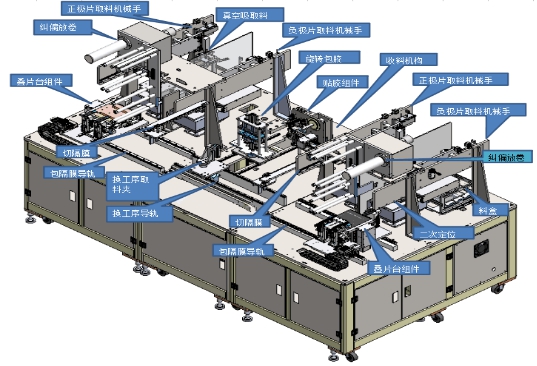

設備結構示意圖：
設備標準構件
序號 | 組件名稱 | 數量/套 | 說 明 |
1 | 極片料盒 | 2 | 可搬運料盒，正、負極各1套，可調范圍大. |
2 | 極片上料輔助機構 | 2 | 分片毛刷；極片抖動機構；吹風、吸塵裝置. |
3 | 料盒頂升機構 | 2 | 保證極片在同一的高度，確保機械手可靠地吸取極片；缺料自動停機報警； |
4 | 隔膜放卷張力機構 | 1 | 成卷隔膜采用氣漲軸鎖緊，主動放卷，通過張力組件實現隔膜張力恒定.步進伺服放卷，張力可以自由可調。 |
5 | 隔膜糾偏 | 1 | 隔膜采用浮輥張力、光纖檢測隔膜邊緣，整體糾偏, 糾偏精度0.1mm以內；自帶隔膜靜電消除。 |
6 | 次定位機構 | 2 | 超聲波檢測吸多片，防止多片極片疊入電池；自動旋轉四側定位，并加裝自動吸塵、光纖檢測極耳折角裝置。 |
7 | 疊片機械手取片 | 4 | 伺服驅動，精密模組往復運行，快速、可靠地抓放極片，精度高，壽命長。 |
8 | 疊片臺機構 | 1 | 伺服驅動疊片臺平移與升降+精密絲桿+精密導輥實現疊片臺往復運行；極片壓刀不會彎折、創傷極片；光電檢測隔膜定位，更加準確；雙工位疊片臺同步錯次運行，確保貼膠機構同步完成自動貼膠下料。 |
9 | 機械手夾持機構 | 1 | 實現電芯在各工位自由的轉移. |
10 | 隔膜切斷機構 | 1 | 熱切刀機構一套，確定長度切斷可以適當調節，以節約隔膜，適用任何材質隔膜裁切，不損傷隔膜。 |
11 | 尾卷貼膠機構 | 1 | 尾卷機構收膜包裹，機械手取電芯至貼膠機構自動旋轉，實現電芯四側貼膠，更加禁錮。 |
12 | 下料機構 | 1 | 電芯堆積放置，由人工或傳輸帶自動送出。 |
13 | 電氣操作系統 | 1 | 使用人機界面操作，簡單明了，參數可調，流程完善. |
14 | 電氣控制 | 1 | 電器、氣路等安裝于設備內部，標示清晰，便于維護. |
15 | 防護外罩 | 6 | 鋁合金有機玻璃組成. |
設備一般配置和標準
1、 設備外觀顏色為電腦灰；（可根據甲方要求設計）
2、 離機器外壁1m測量，設備噪音≤75 db。
3、 設備符合國家有關機電設備的安全標準。
4、 隨機附送中文操作說明書、設備維修手冊及易損件。
5、 隨機提供機械原理、電氣圖各一套。
1、技術參數
項目 | 驗收工藝技術參數 |
單片效率 | ≤1.6s/pcs 單個電芯制造輔助時間15s |
極片與隔膜間對位精度 | 中心偏差±0.2mm |
隔膜端面對位精度 | ±0.2mm（以邊為基準） |
相鄰極片對齊精度 | ±0.2mm（以中心為基準） |
極片整體對齊精度 | ±0.2mm（以中心為基準） |
疊片層數 | 在高度適應范圍內可自由設定，8-15mm |
運轉率 | 95%（只由設備造成的故障） |
合格率 | 99%（只由本機造成的不良） |
2、設備尺寸及功率要求
項 目 | 規 格 |
外形尺寸（約） | 長2300mm x寬1500mm x高1800mm（可拆卸組合） |
重量 | 約1500KG |
電源 | 電壓 AC220V±10％ 單相 功率 2KVA |
壓縮空氣（干燥） | 壓力：0.5-0.7MPa(5kgf-7kgf/cm2) 使用量：200L/min |
承重 | 450Kg/M2 |
溫度濕度 | 5-35℃; 5-55% |
空氣塵埃 | 不含鹽分、腐蝕性氣體， 沒有導電性塵埃等 |
3、主要標準件
序 號 | 名 稱 | 品 牌 | 備 注 |
1 | 氣缸 | Smc | 日本 |
2 | 磁性開關 | Smc | 日本 |
3 | 直線導軌 | Hiwin | 臺灣 |
4 | 滾珠絲杠 | Hiwin | 臺灣 |
5 | 模組 | Hiwin | 臺灣 |
6 | 伺服電機/驅動器 | Panasonic | 日本 |
7 | 電磁閥 | Smc | 日本 |
8 | 超聲波 | Microsonic | 德國 |
9 | 坦克鏈 | Igus | 德國 |
10 | PLC | Panasonic | 日本 |
11 | 傳感器 | Sunk | 日本 |
12 | 光纖 | Sunk | 日本 |
13 | 觸摸屏 | Mcgs | 國產 |
14 | 螺絲 | 304不銹鋼 | 國產 |
